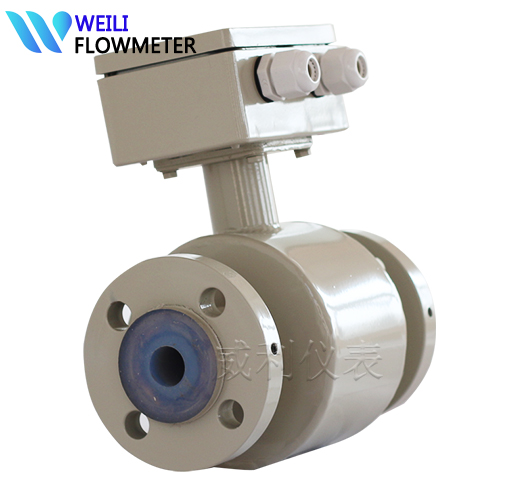

电磁流量计广泛应用于污水,氟化工,生产用水,自来水行业以及医药,钢铁等等诸多方面。由于原理决定了它只能测导电液体
所属分类: 电磁流量计

产品参数

结构:

电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。

磁路系统:其作用是产生均匀的直流或交流磁场。直流磁路用永久磁铁来实现,其优点是结构比较简单,受交流磁场的干扰较小,但它易使通过测量导管内的电解质液体极化,使正电极被负离子包围,负电极被正离子包围,即电极的极化现象,并导致两电极之间内阻增大,因而严重影响仪表正常工作。当管道直径较大时,永久磁铁相应也很大,笨重且不经济,所以电磁流量计一般采用交变磁场,且是50HZ工频电源激励产生的。

测量导管:其作用是让被测导电性液体通过。为了使磁力线通过测量导管时磁通量被分流或短路,测量导管必须采用不导磁、低导电率、低导热率和具有一定机械强度的材料制成,可选用不导磁的不锈钢、玻璃钢、高强度塑料、铝等。

电极:其作用是引出和被测量成正比的感应电势信号。电极一般用非导磁的不锈钢制成,且被要求与衬里齐平,以便流体通过时不受阻碍。它的安装位置宜在管道的垂直方向,以防止沉淀物堆积在其上面而影响测量精度。

外壳:应用铁磁材料制成,是分配制度励磁线圈的外罩,并隔离外磁场的干扰。

衬里:在测量导管的内侧及法兰密封面上,有一层完整的电绝缘衬里。它直接接触被测液体,其作用是增加测量导管的耐腐蚀性,防止感应电势被金属测量导管管壁短路。衬里材料多为耐腐蚀、耐高温、耐磨的聚四氟乙烯塑料、陶瓷等。

转换器:由液体流动产生的感应电势信号十分微弱,受各种干扰因素的影响很大,转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号。其任务是把电极检测到的感应电势信号Ex经放大转换成统一的标准直流信号。

特点

1、测量不受流体密度、粘度、温度、压力和电导率变化的影响;

2、测量管内无阻碍流动部件,无压损,直管段要求较低。对浆液测量有独特的适应性;

3、合理选择传感器衬里和电极材料,即具有良好的耐腐蚀和耐磨损性;

4、转换器采用新颖励磁方式,功耗低、零点稳定、精确度高。流量范围度可达150:1;

5、转换器可与传感器组成一体型或分离型;

6、转换器采用16位高性能微处理器,2x16LCD显示,参数设定方便,编程可靠;

7、流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示正、反流量,并具有多种输出:电流、脉冲、数字通讯、HART;

8、转换器采用表面安装技术(SMT),具有自检和自诊断功能;

9、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。

10、测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。

11、由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。

12、双向测量系统,可测正向流量、反向流量。采用特殊的生产工艺和优质材料,确保产品的性能在长时候内保持稳定。

仪表参数:

公称通径:DN10~DN3000
公称压力:0.6MPa(DN1200~DN2000) 1.0MPa(DN700~DN1000) 1.6MPa(DN200~DN600) 4.0MPa(DN10~DN150)
介质导电率:≥5μs/cm
测量范围:1500:1 流速设定 < 15m/s
电极材料:含钼不锈钢、哈氏合金B、哈氏合金C、钛、钽、铂/铱合金、不锈钢涂覆碳化钨
衬里材料:聚氯丁橡胶、聚四氟乙烯(PTFE)、F46、PFA、聚氨脂橡胶
介质温度:分体型: 氯丁橡胶衬里、聚氨酯衬里:-10℃~+80℃
PTFE衬里、PFA衬里、F46衬里:-10℃~+160℃ 一体型: -10℃~+80℃
环境温度:分离型:-25℃~60℃
一体型:-10℃~60℃
精确度:示值的±0.5%,可选示值的±0.3%或±0.2%
外壳防护:IP65、IP68可选 (IP65:尘密、防喷水;IP68:尘密、可连续浸水。)
防爆标志:ExmbⅡT4
连接方式:法兰

衬里材料:

衬里材料主要性能适用范围

聚四氟乙烯

(PTFE)

1.塑料中化学性能最稳定的一种材料,能耐沸腾的盐酸、硫酸和王水,也能耐浓碱和各种有机溶剂,不耐三氟化铝、高硫素液氟、液氧、臭氧的腐蚀。

2.耐磨性能差。

浓酸、碱强腐蚀介质
PFA

1.塑料中化学性能最稳定的一种材料,能耐沸腾的盐酸、硫酸和王水,也能耐浓碱和各种有机溶剂,不耐三氟化铝、高硫素液氟、液氧、臭氧的腐蚀。

2.抗负压能力强。

能用于负压状态
F46

1.塑料中化学性能最稳定的一种材料,能耐沸腾的盐酸、硫酸和王水,也能耐浓碱和各种有机溶剂,不耐三氟化铝、高硫素液氟、液氧、臭氧的腐蚀。

2.能耐低磨损。

3.抗负压能力强。

浓酸、碱强腐蚀介质

能用于低磨损性介质

氯丁橡胶

1.有极好的弹性,高度的扯断力,耐磨性能好。

2.耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化性介质的腐蚀。

水、污水、弱磨损性的泥浆、弱磨损性的矿浆
聚氨酯

1.有几号的耐磨性(相当于天然橡胶的10倍)。

2.耐酸、碱性能比较差。

3.不能用于混有有机溶剂的水。

中性强磨损的矿浆、媒浆、泥浆等

电极材料耐腐蚀性:

电极材料耐 腐 蚀 性 能
SUS316用于工业用水、生活用水、污水、具有弱腐蚀性的介质,广泛用于石油、化工、尿素、维尼纶等工业。
不锈钢涂覆碳化钨用于无腐蚀性,强磨损性介质。
哈氏合金B(HB)对沸点以下一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氯酸、有机酸等非氧化性酸、碱、非氧化盐液的腐蚀。
哈氏合金C(HC)能耐氧化性酸,如硝酸,混酸或者络酸的混合介质的耐蚀,也耐氧化性盐类如Fe++、Cu++或含其他氧化剂的腐蚀。如高于常温的次氯酸盐溶液、海水的腐蚀。
钛(Ti)能耐海水、各种氯化物和次氯盐酸、氧化性酸(包括发烟硝酸)、有机酸、碱类等腐蚀,不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀。但如果算中还有氧化剂(如硝酸、Fe++、Cu++)时,则腐蚀大为降低。
钽(Ta)具有优良的耐腐蚀性,和玻璃很想死,除了氢氯酸、发烟硝酸、碱外,几乎能耐一切化学介质(包括盐酸、硫酸、王水)的腐蚀。
铂-铱合金几乎适用于所有化学物质,但不适合用于王水和铵盐。

安装方法:

电磁流量计简单说是由流量传感器变送器组成的。电磁流量计的安装要求是一定要安装在管路的最低点或者管路的垂直段,但是一定是在满管的情况下,对直管段要求是前5D后3D,这样才能保证电磁流量计的使用和对精度的要求。

电磁流量计的测量原理不依赖流量的特性,如果管路内有一定的湍流与漩涡产生在非测量区内(如:弯头、切向限流或上游有半开的截止阀)则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度,这时则应采取一些措施以稳定流速分布:

1. 增加前后直管段的长度

2. 采用一个流量稳定器

3. 减少测量点的截面。

1.对外部环境的要求

1.1.流量计应避免安装在温度变化很大或受到设备高温辐射的场所,若必须安装时,须有隔热、通风的措施。

1.2.流量计最好安装在室内,若必须安装于室外,应避免雨水淋浇,积水受淹及太阳暴晒,须有防潮和防晒措施。

1.3.流量计应避免安装在含有腐蚀性气体的环境中,必须安装时,须有通风措施。

1.4.为了安装、维护、保养方便,在流量计周围需有充裕的安装空间。

1.5.流量计安装场所应避免有磁场及强振动源,如管道振动大,在流量计两边应有固定管道的支座。

1. 2. 管道式电磁流量计

2.1.对直段的要求

为了改善涡流与流场畸变的影响,流量计安装的前、后直管段长度有一定要求,否则会影响测量精度(也可安装整流器,尽量避免在靠近调节阀和半开阀门之后安装)。

2.2.对工艺管的要求

流量计对安装点的上、下游工艺管有一定的要求,否则影响测量精度。

a.上、下游工艺管的内径与传感器的内径相同,并应满足:0.98DN≤D≤1.05DN(式中DN:传感器内径,D:工艺管内径)

b.工艺管与传感器必须同心,同轴偏差应不大于0.05DN

2.3.旁通管的要求

为了方便检修流量计,最好为流量计安装旁通管,另外,对重污染流体及流量计需清而流体不能停止的,必须安装旁通管。

a.方便流量计的检修

b.对重污染流体必须安装

c.流体不能停止而流量计需清洗

3.插入式电磁流量计安装要求

3.1.对直管段的要求

入口/出口直管段:入口应≥10×DN;出口应≥5×DN

3.2.对接地点要求

为了使仪表可靠的工作,提高测量精度,不受外界寄生电势的干扰/传感器应有良好的接地,接地电阻小于10.(若金属管道接地良好时,无须专设接地装置)3.3 对安装位置要求如图所示

插入电磁流量计根据现场管路情况不一,不加装球阀的流量计,应在不带压倒管路上安装(即不带压安装可选择不加装球阀的流量计),在管道上开孔直径50,准备把连接焊管焊接在管道的开孔上;对于要求不断流装卸或不允许介质溢出的场合,须加装球阀,即选择带球阀结构的插入式电磁流量计;在管道上开孔直径50,准备把连接焊管焊接在管道的开孔上。

插入式电磁流量计选型

测量范围 : 推荐使用范围: 0.5m/s~10m/s连续可调 。最大使用范围:0.2m/s~15m/s连续可调

信号输出:1、开关量可设为: 脉冲输出(最高1000HZ);高 /低流量报警;空管报警;流量方向示意;

故障报警;2、电流输出:4-20mA输出

组态方式:1、通过三个手动键现场组态。 2、通过遥控器现场组态。 3、通过手操器进行现场组态。

记忆:EEPROM不会消失之记忆体,无需电池保存。

说明:

电磁流量计广泛应用于污水,氟化工,生产用水,自来水行业以及医药,钢铁等等诸多方面。由于原理决定了它只能测导电液体。虽说它在可靠性和稳定性方面都比其它种类的流量计要好许多,但客户在实际使用过程中,还是会发生一些问题,下面我就电磁流量计在选型和安装上详细说一下:

一,和其它流量计一样,虽然电磁流量计它的测量范围比是30:1,比涡街流量计和差压式流量计都要高,但也是有限制的,许多客户定表时,常常把它和水表相比较,以为可以测量很低的流速,一般情况下,它只能测0.1m/s.低于此流速电磁流量计就很难正确测量。所以定货初期对流量范围比要搞清楚。定货时不能按原先管道口径来定货,最好按你实际流量来定仪表口径。

二,和其它流量计一样,电磁流量计对安装前后直管道也有要求,只不过比其它类流量计要求更低,但最关健一点要满足:就是满管,再满管。不满管的情况下容易引起流量计乱跳:

三,和其它流量计一样,电磁流量计也有防护等级,一般一体式的防护等级为IP65,分体式的为IP68(针对传感器而言),如果客户对仪表安装环境有要求,安装地点在地下阴井或其它一些潮湿的地方,建议客户选用分体式的。以免选错对仪表造成损害。

四,电磁流量计可以测腐蚀性液体,但定货初期客户要正确提供其它测量介质属性,以免选型时对电极选型上的错误,导致传感器在后期使用过程中报废,给客户带来不便和经济上的损失。

五,电磁流量计虽说可靠性比较好,一般情况下不会损坏,但由于其原理决定,传感器电极表面一直和液体接触,时间久了,电极表面比较容易受污染。所以电磁流量计一般情况下,客户有条件拆的情况下,建议一年到一年半之间拆出来清洗一次电极以保证流量计整机的测量精度。任何仪器仪表都是需要“保养”的,电磁流量计也不例外。

六,在主管线是垂直管线时,一般情况下,要求水流是自下而上,尽量不要自上而下。后者容易引起流量波动比较大。安装除了满管以外,这点也是很重要的,其次就是前后直管道的距离了。

选择便于维修,活动方便的地方。流量计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量下游侧。
